CD1 Nedhængt loft

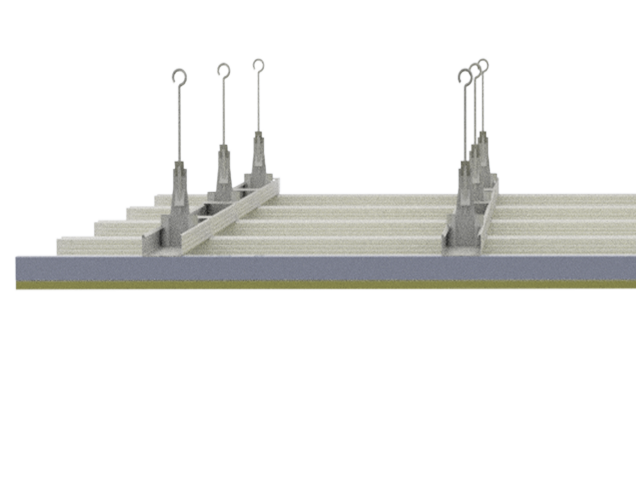

Nedhængt loft med CD 60/27-systemet, type CD1, sikrer et lydisolerende og tæt loft. Der anvendes et, to eller tre gipspladelag afhængig af krav til lydreduktion og brandkrav. Loftkonstruktionen ophænges og forbindes til eksisterende underlag. Langs sider afgrænses konstruktionen med skinneprofiler.
Har du spørgsmål?
Tag fat i vores stålafdeling på tlf. 88 53 38 06
Opbygning
Ophæng
Loftkonstruktionen ophænges i AF Ankerfix, der passer ind i CD-profilerne. ØS øjestropper anvendes til at forbinde loftkonstruktionen til eksisterende underlag, f.eks. betondæk eller etageadskillelser i træ.
Underlag

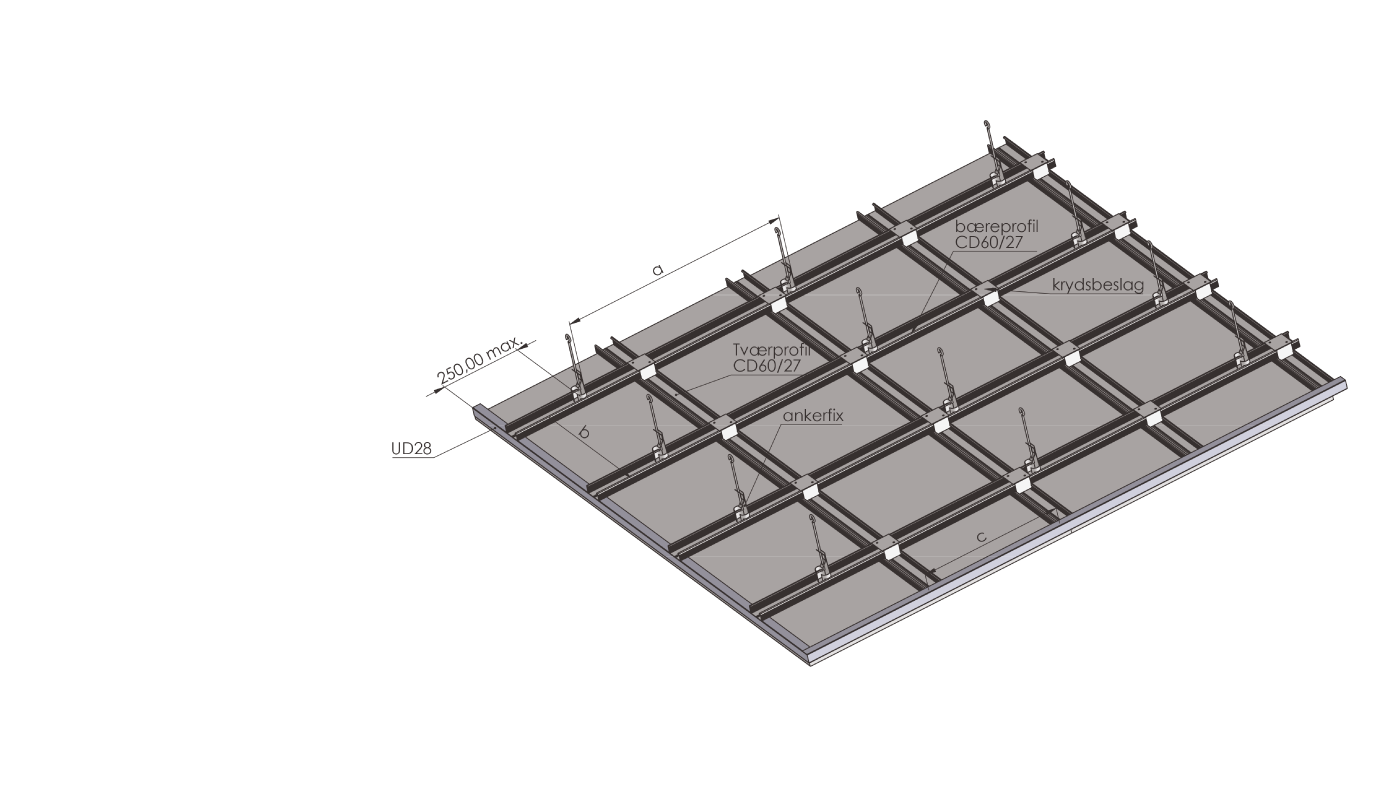

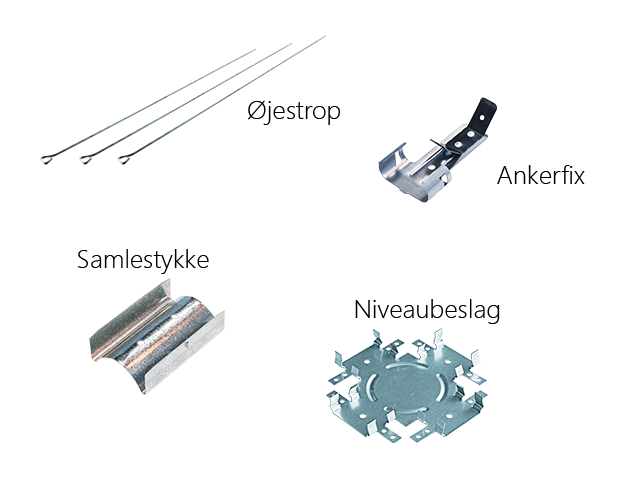

Underlaget for gipspladebeklædningen opbygges af øjestropper, ankerfix, CD loftprofiler, UD skinner og NB niveaubeslag. Loftarealet afgrænses med SK skinneprofiler, der monteres langs alle tilstødende bygningsdele. CD bæreprofilerne nedstroppes i de tilhørende ØS øjestropper og forbindes til CD tværprofilerne med justerbare ankerfix. Tværprofilerne placeres mellem bæreprofilerne og sammenkobles til bæreprofilerne med niveaubeslag.
NB. Langs alle kanter skal plader være understøttet og fastgjort.
Alternativt ophæng

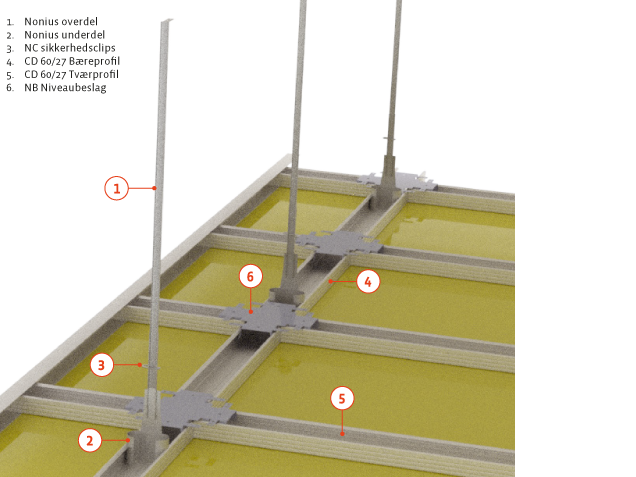

Nonius ophæng, der består af over- og underdel samt sikkerhedsclips, kan anvendes som alternativ til øjestrop og ankerfix. Denne løsning anvendes, hvor loftet udsættes for stor trykpåvirkning.
| System | UD 28/27-profil | Antal pladelag |
(a) Afstand mellem ophæng (mm) |
(b) Afstand mellem bæreprofiler (mm) |
(c) Afstand mellem tværprofiler (mm) |
Egenvægt inkl. underlag (ca. kg/m2) |
|
CD1 300 A CD1 450 AA CD1 450 AAA |
Langs alle tilstødende vægge |
1 2 3* |
900 700 700 |
1200 1200 1200 |
300** 450 450 |
13 22 30 |
De anførte afstande mellem bæreprofilerne (b) og stropafstande (a) gælder alene for belastning fra stålprofiler og gipsplader. Belastes konstruktionen af installationer m.v., skal ophæng og indfæstninger dimensioneres for de ekstra belastninger.
*Ved tre pladelag anvendes nonius ophæng i stedet for øjestrop.
**Ved montage på tværs af underlaget kan c/c afstanden øges til 400 mm.
